Mi bartop casera
La bartop la realicé en el año 2021 pero ha sido ahora cuando me he puesto a documentar la fabricación.
Por casa tenía rondando un monitor de 19" y una raspberry pi 2 que apenas le daba uso, así que pensándolo bien me decidí a hacer una bartop.
Una bartop es una máquina de recreativos (o arcade), pero de tamaño más contenido, ya que prescinde de la parte de abajo, donde generalmente suele estar el monedero y solo tenemos pantalla, controles y altavoces.
Materiales
Dispongo del monitor y del cerebro (raspberry), pero además se necesitan los controles, altavoces y el mueble, además de cableado adicional.
Para empezar, la raspberry tiene salida HDMI y el monitor tiene entrada VGA así que necesitamos un adaptador HDMI a VGA. Compré uno con salida de audio para poder tener el sonido disponible y no tener que estar configurando la raspberry
Para el sonido, tenía también los altavoces de mi primer ordenador, de los cuales solo me interesaba la PCB y los altavoces en sí. Así que los desmonté y vi donde iban conectados todos los cables:
Aproveché para limpiar los potenciómetros con WD40 y la placa que ya empezaba a dar ruidos.
Por otro lado necesitaba los controles. Se pueden encontrar los controles por la red y los venden en un pack con palanca, botones y placa controladora.
Estos controles generalmente consiste en una placa de control que se conecta a un ordenador mediante USB y suelen traer los cables necesarios para cablear los botones y la palanca. No suele haber problemas con estos controles ya que se detectan como un joystick normal.
Adicionalmente compre un extensor externo USB, que pondré en un lateral del mueble para conectar un teclado y ratón para poder configurar cosas.
Y por último para no tener mil cables de alimentación compre un adaptador con interruptor para colocarlo también en el lateral:
Y como no: madera, herramientas, cables adicionales, etc.

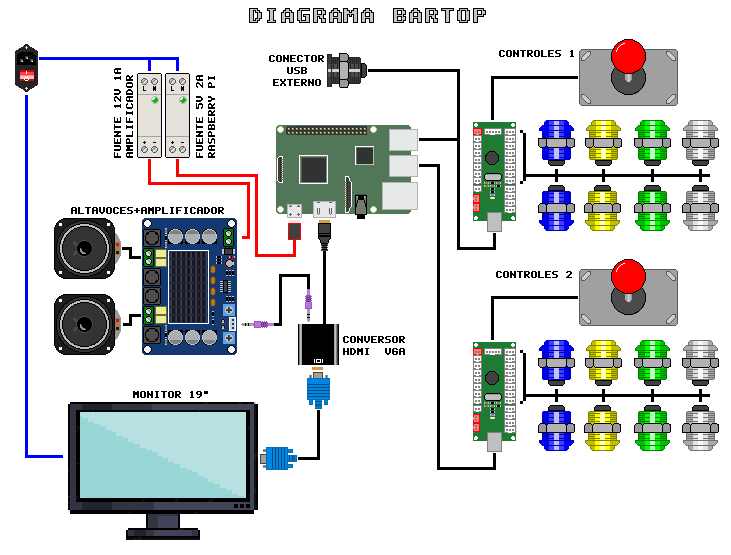

Diagrama de conexión
Fabricación.
El primer paso es crear una plantilla de los laterales de la bartop. En mi caso el monitor es de 19" e hice las medidas acorde al monitor. Teniendo en cuenta que utilizaré el soporte VESA para sujetarlo medí el alto de la pantalla le día la inclinación (12°) y ajusté el resto según iba dibujando. Para los controles también día una inclinación.
Corté ambos laterales a la vez para que salieran exactamente iguales.
Coloqué la pieza que sujeta al monitor con un refuerzo en la unión.
Luego le tocó a la parte de abajo y preparé las piezas de alrededor.

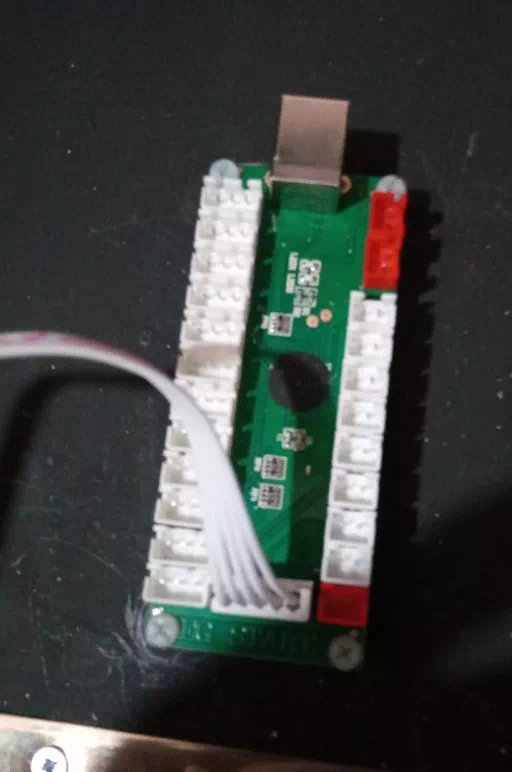

También prepare la botonera que irá con bisagras al mueble para poder acceder a los circuitos de los controles.

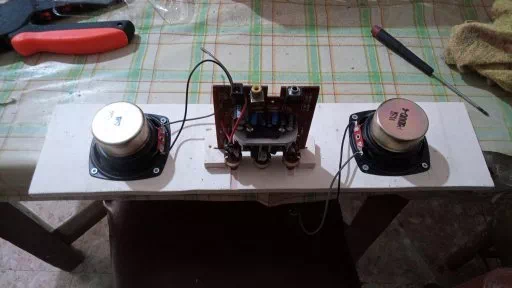

Los altavoces van a ir en una tabla en la parte superior, practiqué los orificios de los altavoces y de los mandos de volumen, bass, etc.
Para poner la placa del amplificador simplemente coloqué dos trozos de madera con una hendidura del tamaño de la pcb.
Ya tengo el mueble montado y veo como queda el monitor...
Ahora toca la imprimación...
Encima de la imprimación pinto de negro mate...
Y el los laterales y el frontal de rojo..
Ya está tomando forma y pintada.
El frontal delantero simplemente lo pinto y nada más, pensé en hacer una marquesina con luces pero no lo vi necesario.
Ahora colocamos el monitor y los mandos..
Para sujetar las placas utilizo pasadores de nylon y tuercas de nylon de 3mm..

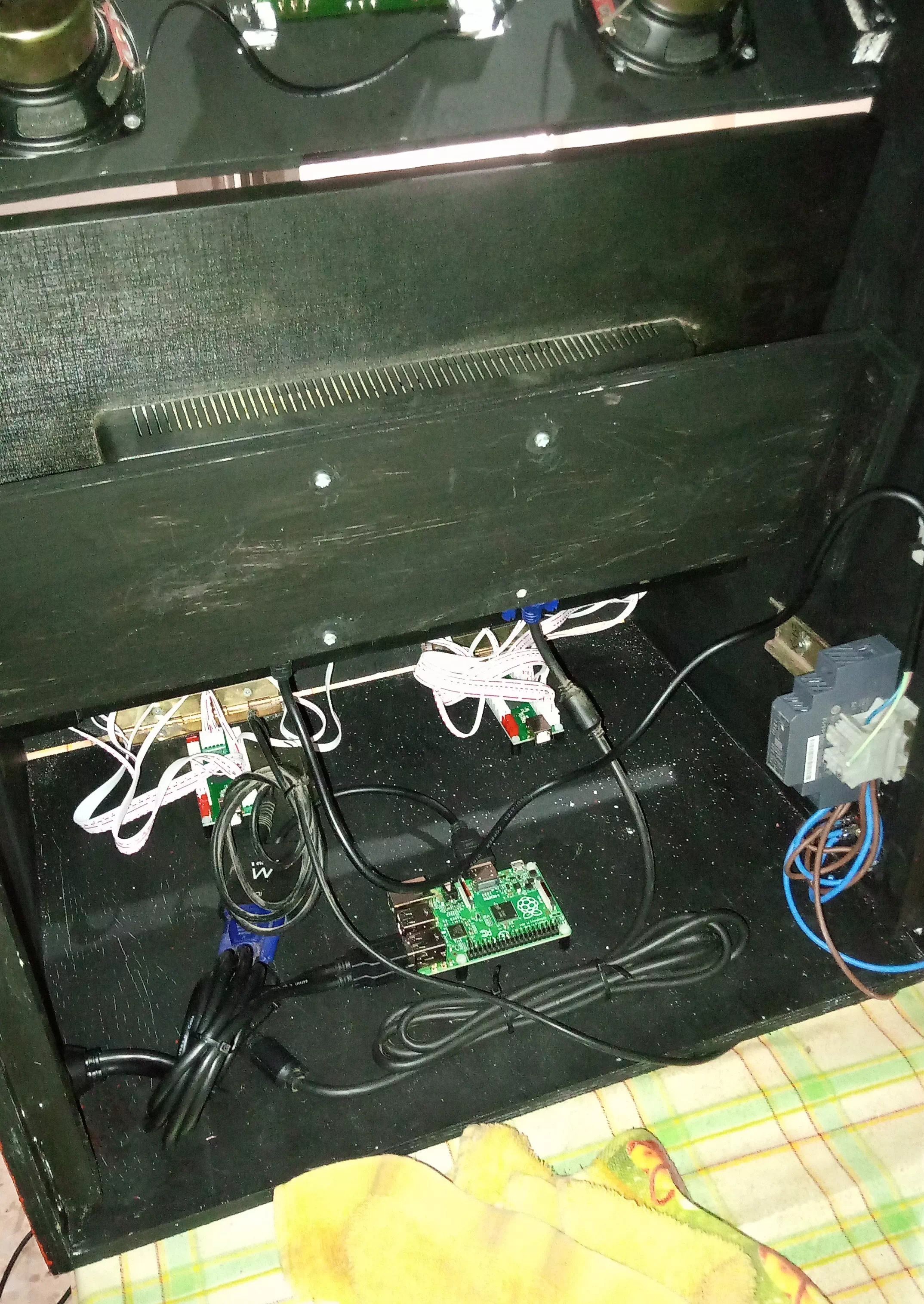

Y ahora toca el adaptador hdmi a vga, la raspberry. fuentes y todo el cableado..
Y ya está montada, hacemos una prueba de encendido e instalamos el sistema operativo y juegos.
