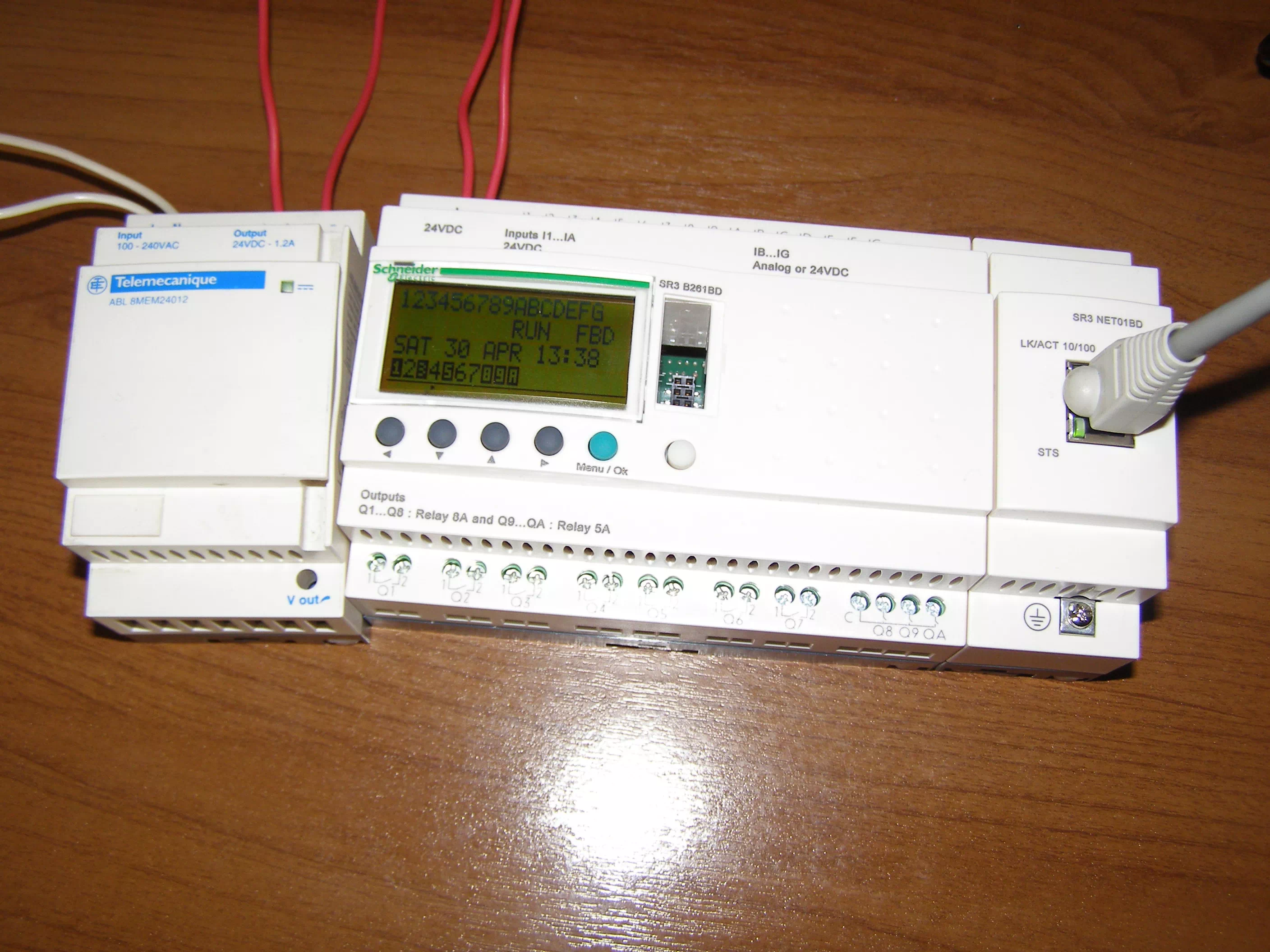

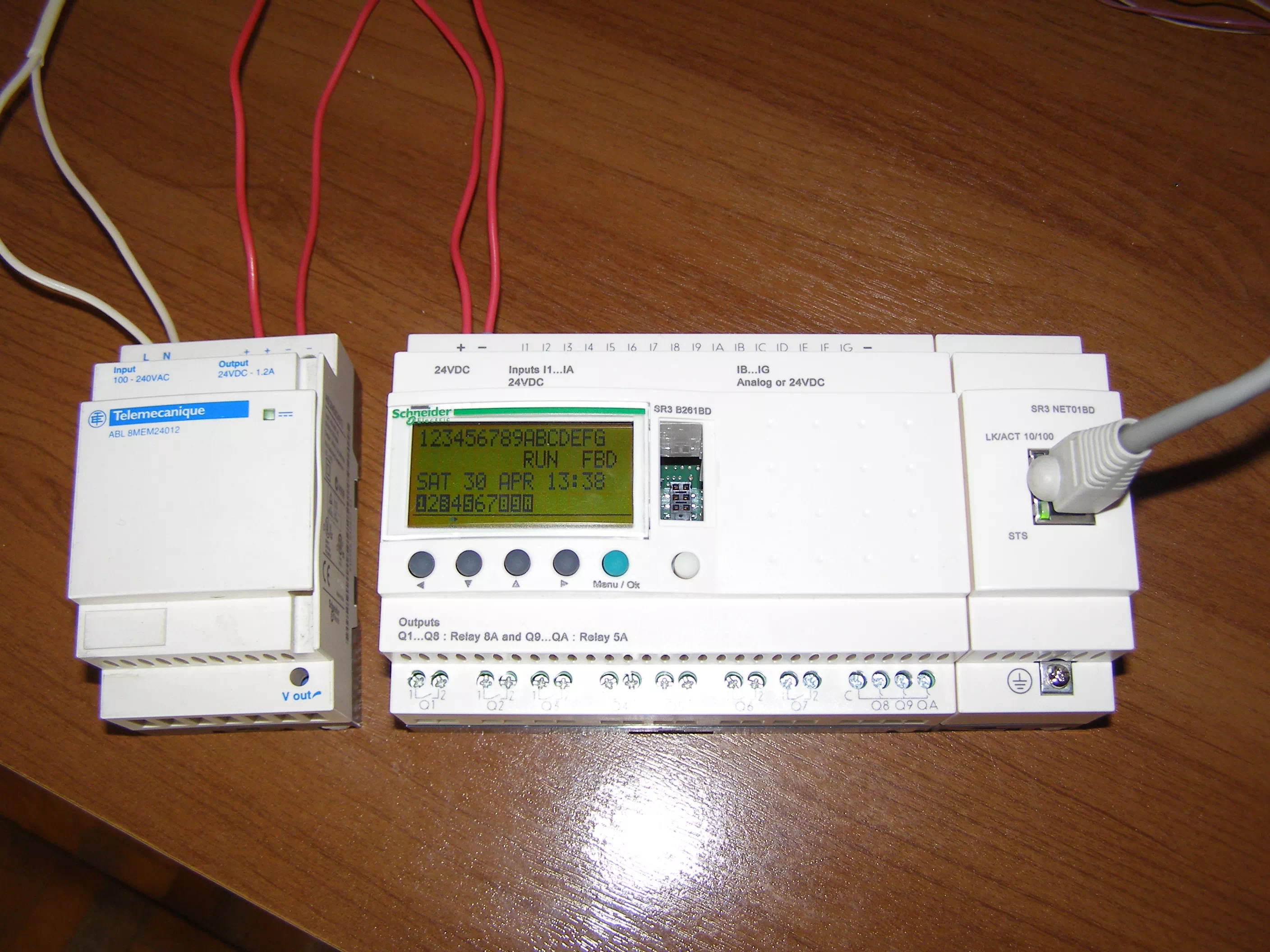

Desmontaje de un Zelio.
El Zelio es un autómata programable pequeño que entra en la categoría de relé programable (smart relay). Al igual que sus hermanos mayores posee entrada y salidas, pero su potencia es muy pequeña y limitada.

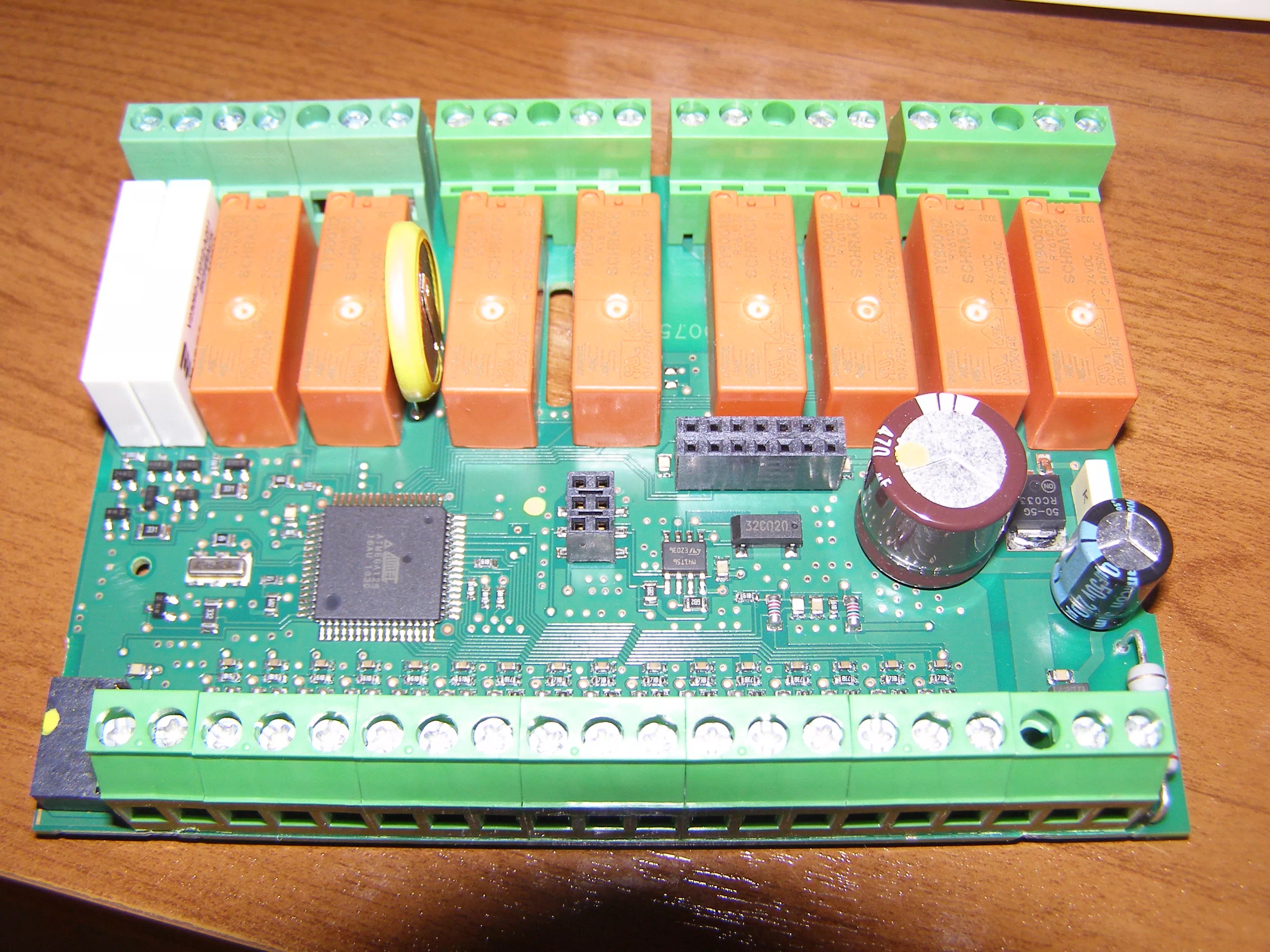

Una de las cosas mas llamativas del Zelio es su hardware que no deja de ser muy simple. Las entradas no están siquiera optoacopladas si no que simplemente son divisores resistivos con filtro RC. Las salidas, igualmente, se basan en un simple transistor que ataca a un relé. Todos disponen de un reloj RTC para guardar la hora y un display con botones para programar el dispositivo.

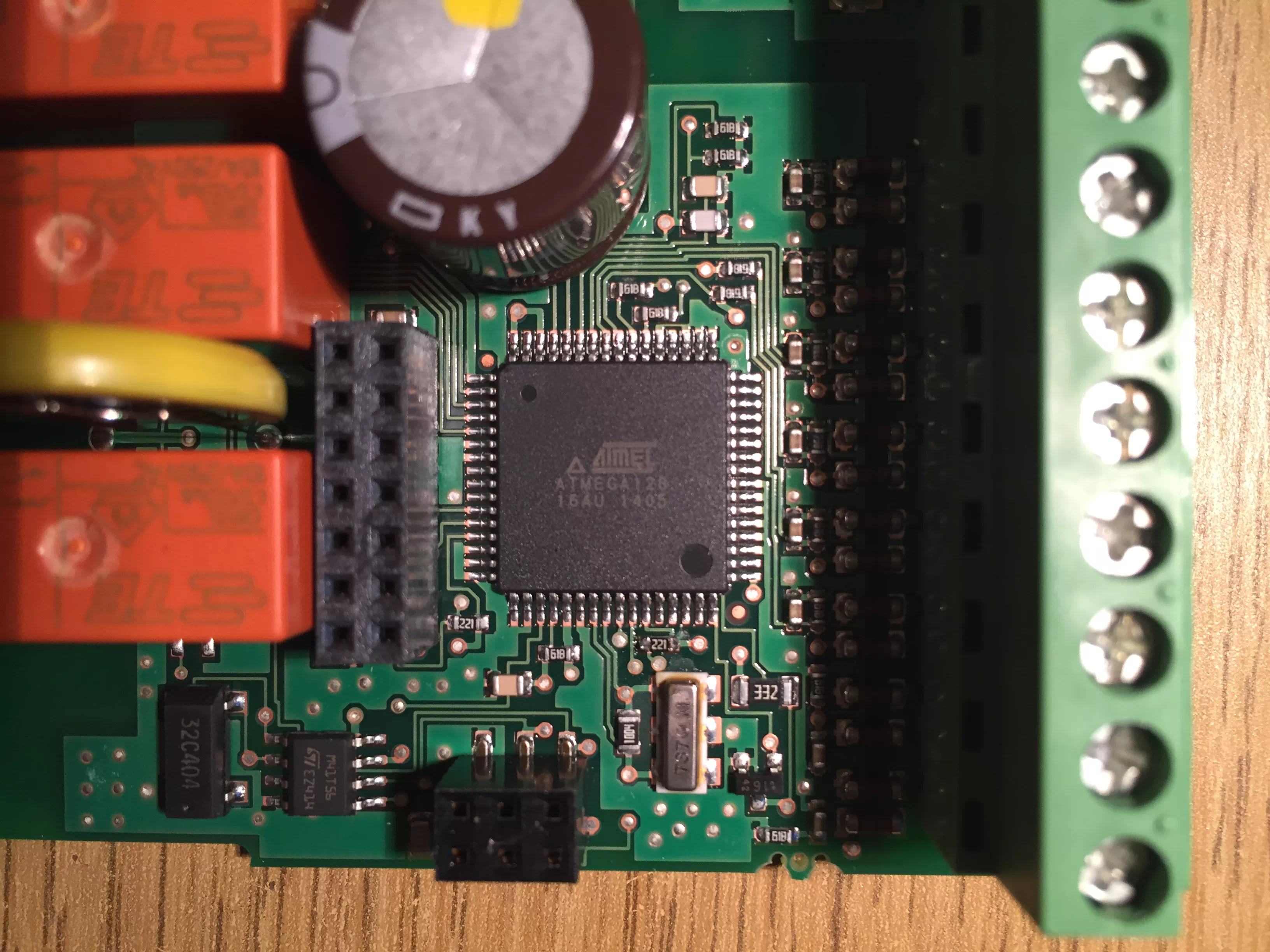

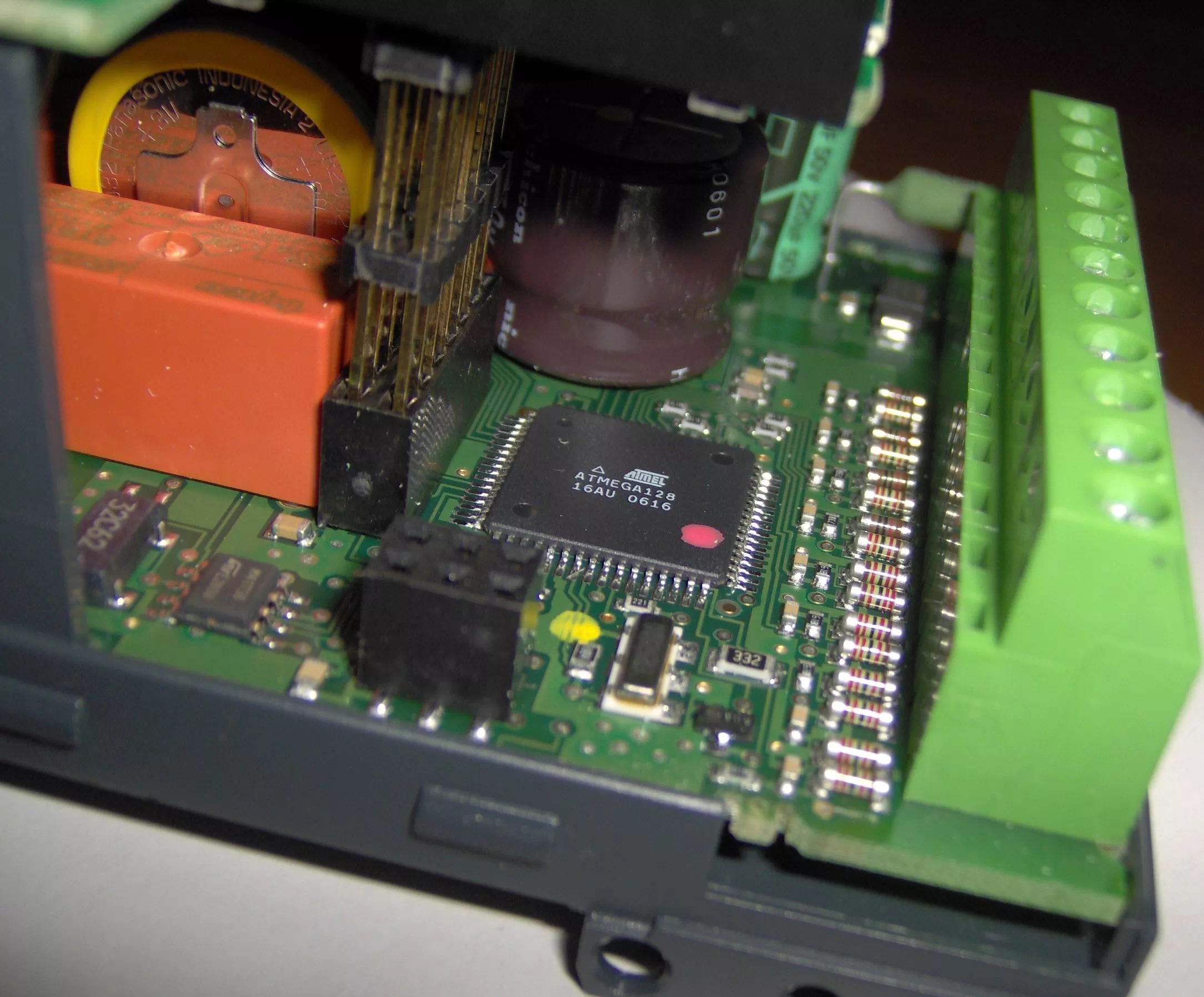

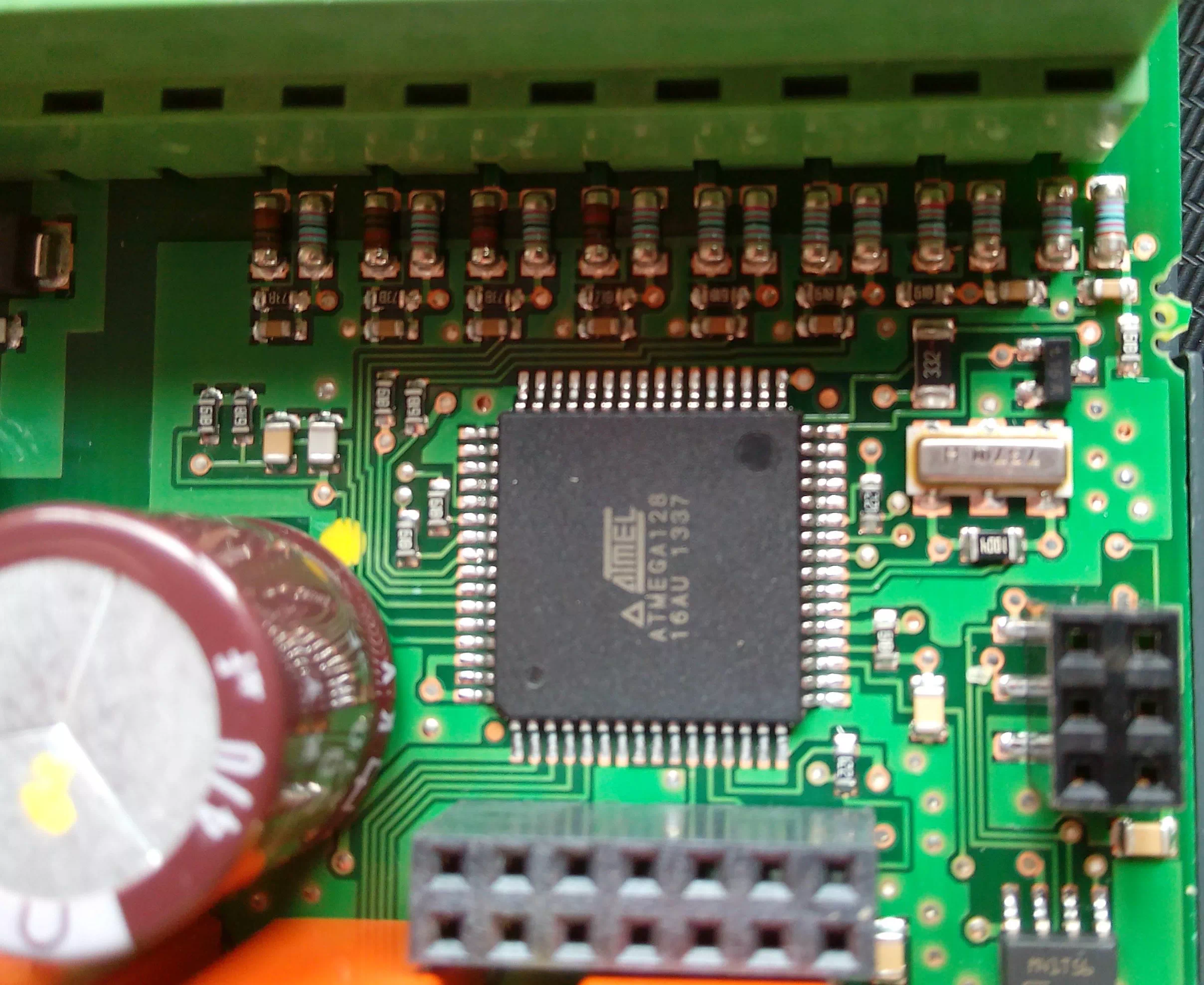

Lo mas curioso es el cerebro, que no deja de ser un chip ATMEL atMega128!!.
El Zelio es programado mediante el software Zelio Soft.

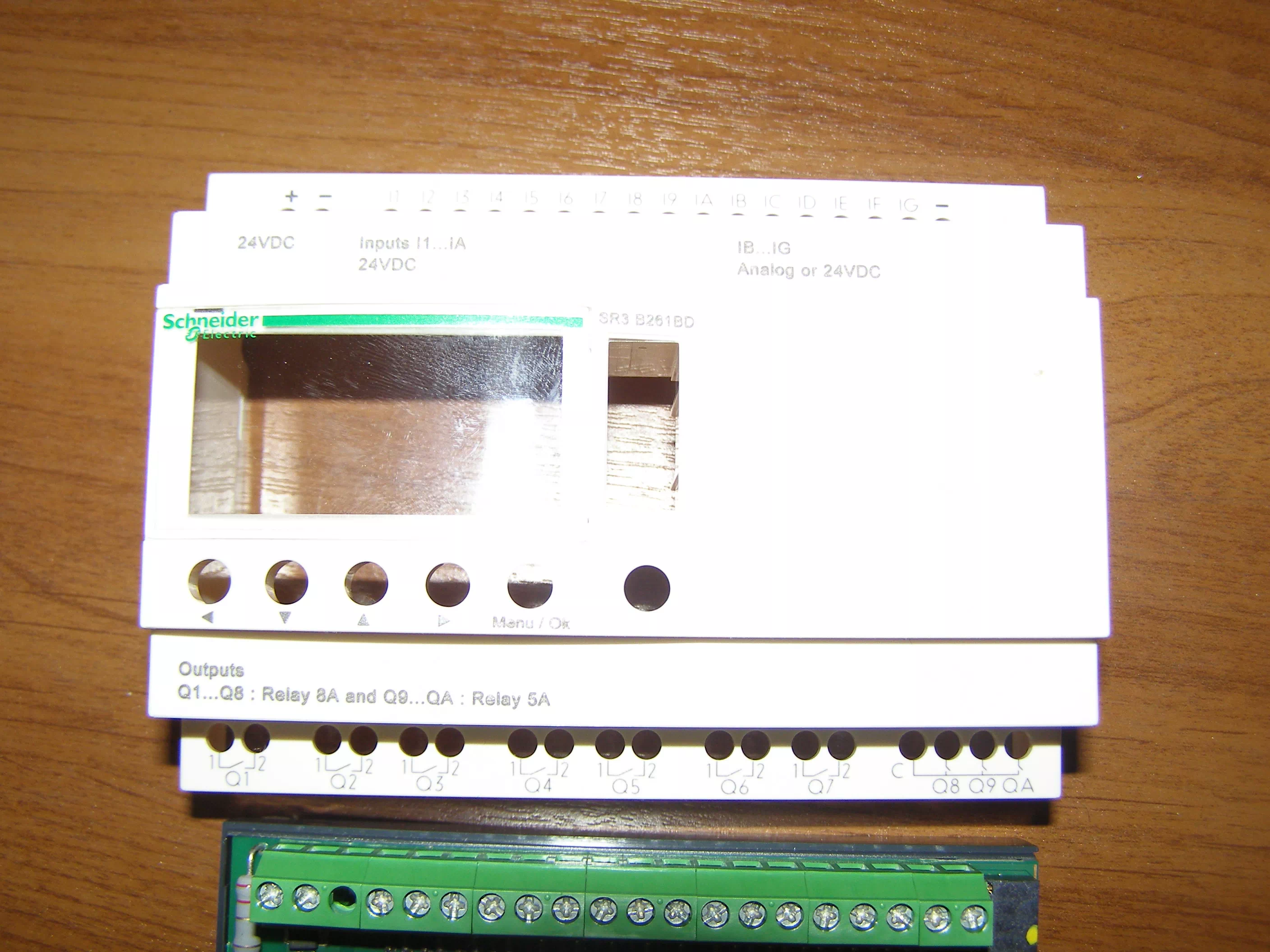

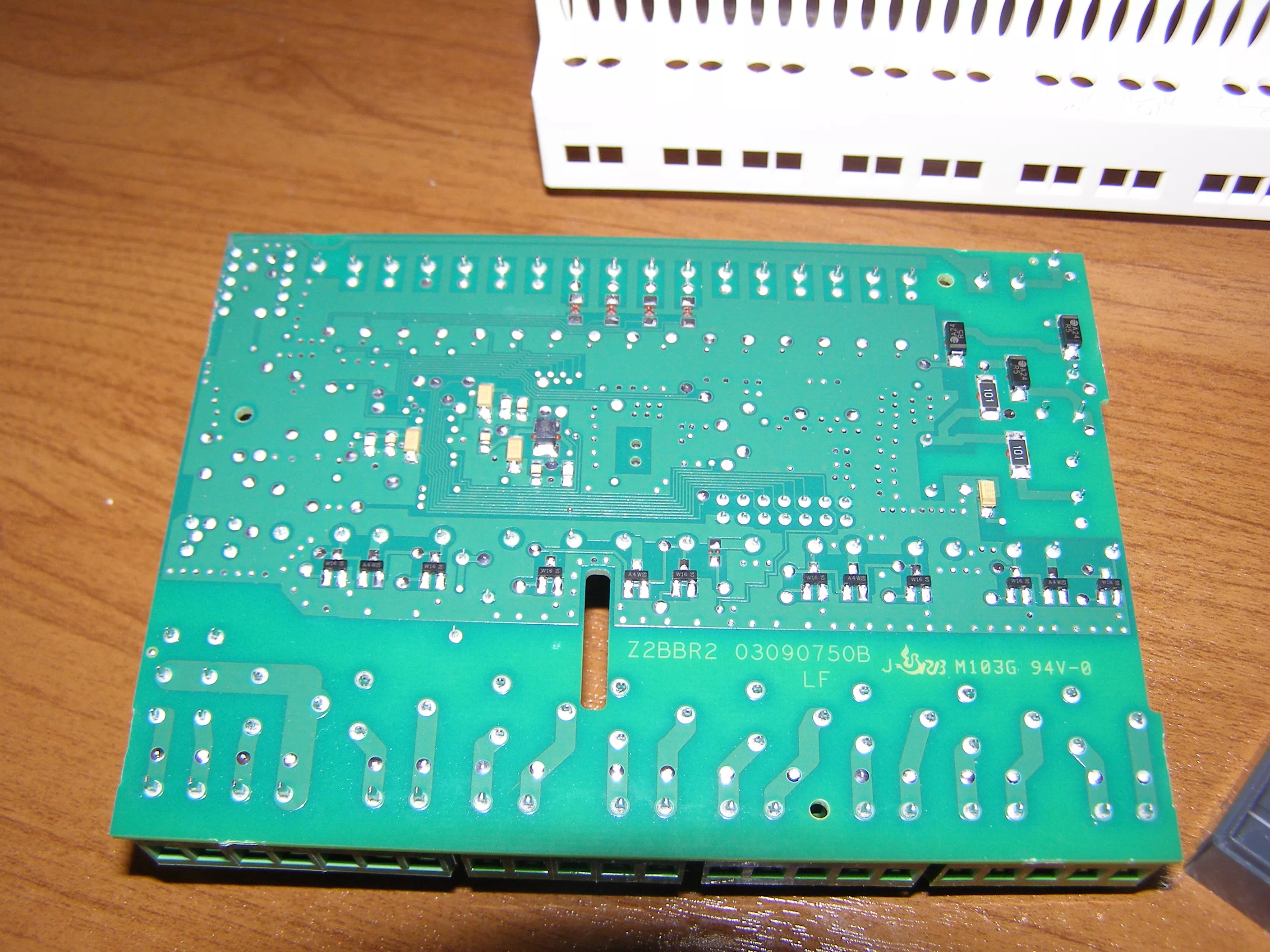

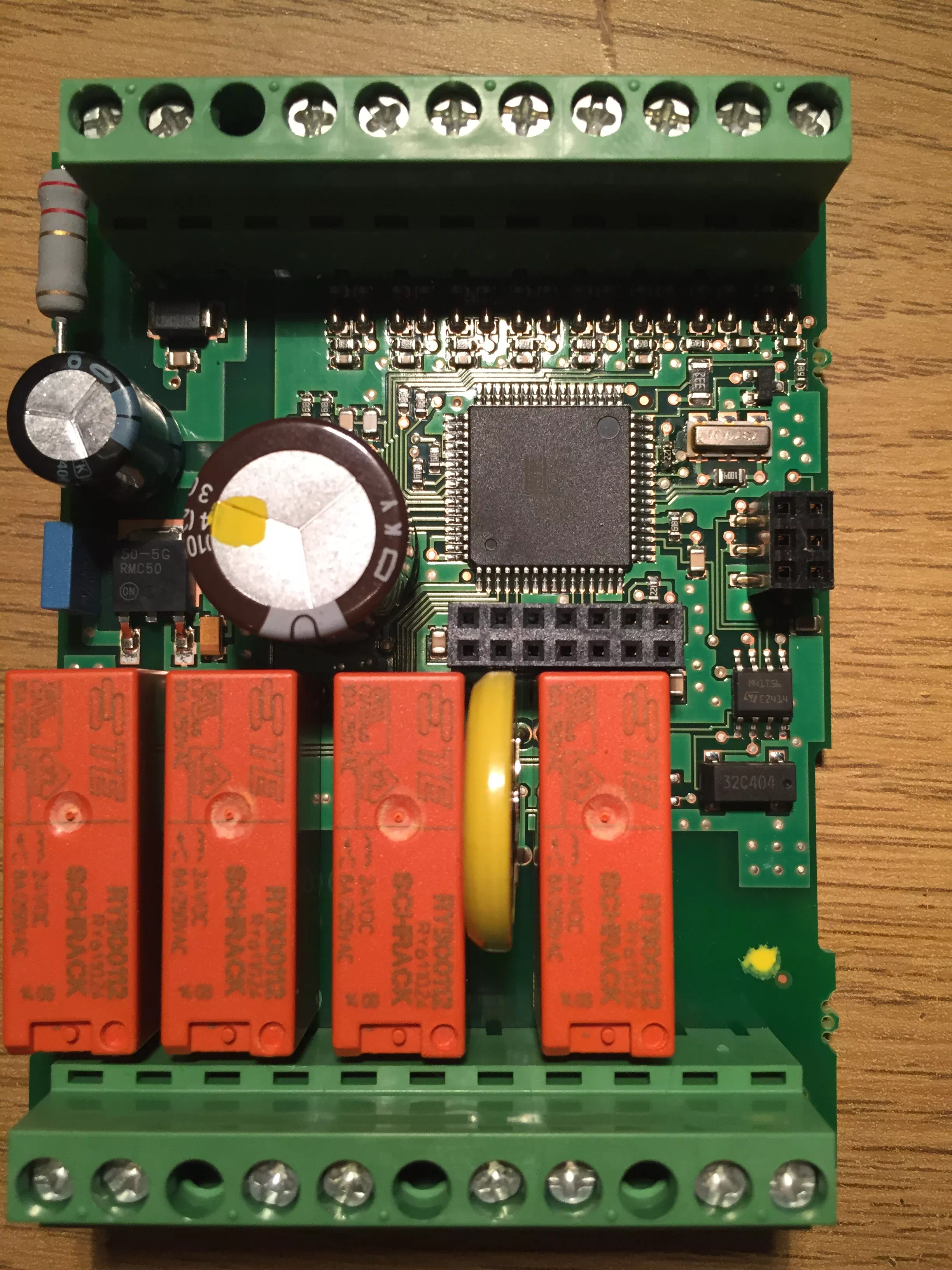

Imágenes del Zelio desmontado.
